何か普通のと違うのかな？
波に乗り遅れましたが、安いので買ってみました。
まずはFiio E5

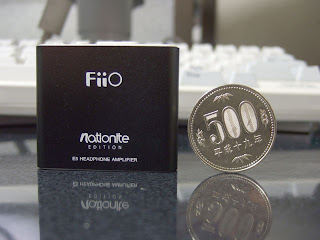

500円玉（直径26.5mm）との比較
ケースはアルミかな？
下側。mini USB（充電）とライン入力
上側。左からEQ（BASS）、電源ボタン、ボリューム＋－、ヘッドフォン出力
ONは青、充電中は赤、充電中＆ONは紫に光る。
----------------------------------------
ここよりとても大きい画像
部品面。すごく高密度です。
ICは左からTPA6130A2、無刻印、OPA2338
HeadFiにあった基盤との間違い探しをすると、バッテリーの接続が違う、下にあるICが無くなってる、バッテリーのパッケージ色が青から銀に変わっている。
半田？面
絶縁用なのか透明なシートが貼り付けられてる。右上にケースのシールド用なのかバネがある。
大きい画像終了
----------------------------------------
分解全景
バネを戻す方法が分からない…
まぁいいか。
----------------------------------------
----------------------------------------
つづいてFiio E3
正面。下にライン入力。本体はE5と違ってプラスチック
裏。左にAAA電池を入れる

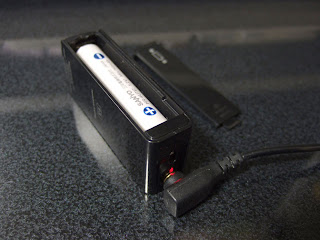

電池を入れたところ。
上面にヘッドフォン出力。入れると赤く光る。
ネジ無し、明らかに接着されてる。びくともしないので何とかしてみた。
バキッ

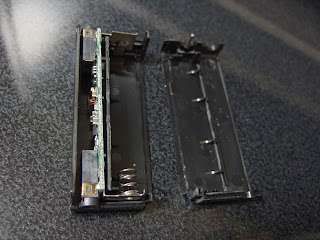

あーあ
----------------------------------------
ここから大きい画像
部品面
LM4917が見える
この価格でここまでするか…。中国恐るべし。

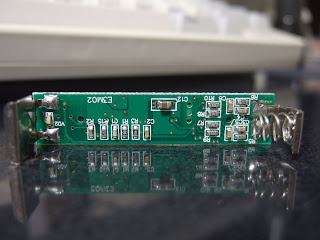

電池側。LEDも付いている。
