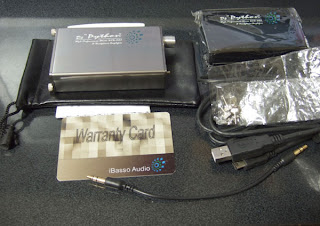

本体を正面から

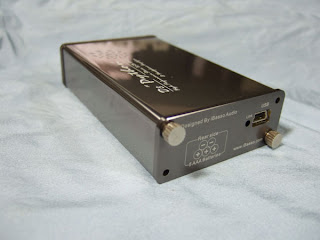

裏

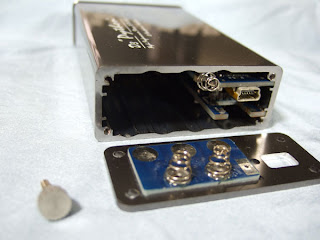

開けたところ
ちなみにこの状態でボリュームノブを外せば中身が見れる
初代Ｄ２ Viperとのサイズ比較
奥行きは同じ、横幅が違う程度
ここから中身（詳細画像）
DAC基盤
AMP基盤

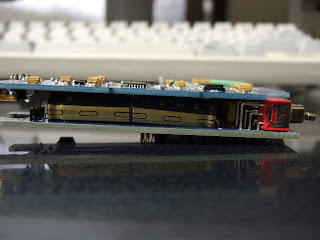

横から
このようにサンドイッチになっているので、DAC基盤の裏とAMP基盤の表はほぼ見えない。

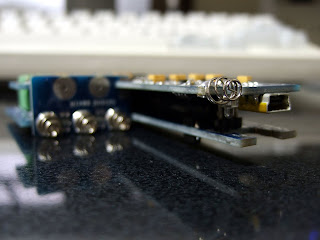

USB＆電池蓋受け部分。
なにやら空きスペースがある、謎
（追記：AMP基盤はP3と共通だったようです。このスペースはDCコネクター用でした）
なんとか２つあるOPAMPの１つを撮影、どうやらAD4841。
奥にあるもう一つのOPAMPは、肉眼でも刻印は見えない。
基盤は電池受けとブリッジでしっかりと半田付けされており、壊さないと外す事ができない。
もう少し覗き込むとなにやら抵抗が見える。
