単4電池1本で連続30～50時間稼動。
CCL回路とはカップリング コンデンサー レスのことらしい。

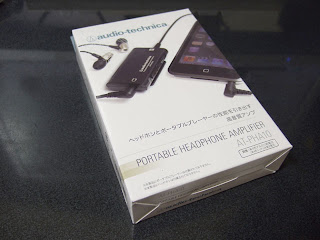

パッケージ
流石に普通。中身は本体、取扱説明書とアンケートはがきのみ
上面
外装はプラスチック。チープっぽくならないギリギリの線、重量は見た目以上に軽い。
下面

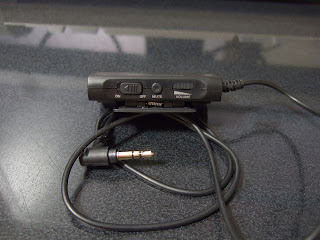

ボタン側
電源スライドスイッチ、押している間だけ効くMUTEボタン、ボリューム
電池側
プラスを下に入れる。透明なシートは蓋が落ちないようにするのと、蓋を引っ張ると電池が容易に外せるという代物。
-------------------- ここより大きい画像
AT-PHA10
本体を表から見た位置、表面？
DC-DCコンバータのMAX1760っぽいのが見える。
本体のクリップ側から見た位置、裏面？
ヘッドフォンアンプのMAX9724が見える。
AT-PHA30i
ボタン側
裏側
8bit RISCマイコン
MAX9723 ボリュームコントロール＆ヘッドフォンアンプ
LMV358 デュアルOPAMP
2010/06/11 追記
-------------------- 大きい画像終わり

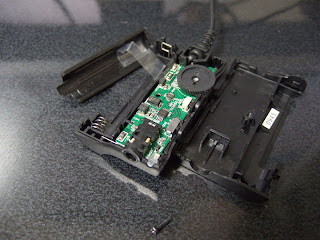

分解全景
AT-PHA10

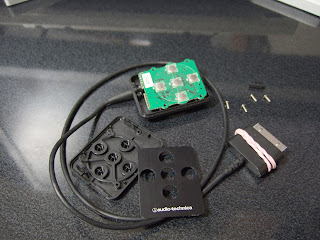

なんとなくFiioE3を思い出す。AT-PHA30i
分解前を撮り忘れたのでAT-PHA10の追記という形で載せておく。
超小型アンプ大きさ比較
2 件のコメント:
ちょっと聞きたいことがあります。私今PHA30I使っています、でもdockコネクタから断線した。自分で半田付けて直せるけど、線は八つがあるんで、色の順番は分からないです。写真を撮って（コネクタ内部）、教えてもらえませんか？email:163
zhongleiaichang@163.com
記事に追記しておきましたが、audio-technicaに修理の相談をするべきです。
